設備介紹

     反擊式破碎機簡稱反擊破，是我公司吸取國內外先進技術，結合砂石行業具體工礦條件而研發的新一代反擊式破碎機。用它加工出來的物料呈立方體，無張力和裂縫，粒形好、抗壓能力強。能破碎進料粒度不超過800mm，抗壓強度不超過300MPa的石料。

    主要可破碎各種粗、中、細料如石灰石、花崗巖、混凝土等上千種物料。廣泛應用于各種礦石破碎、鐵路、高速公路、能源、水泥、化工、建筑等行業。其排料粒度大小可以調節，破碎規格多樣化。


性能特點

1、新型耐磨的高鉻板錘，使用壽命更長；整個轉子具有良好的動靜平衡性和耐沖擊性，板錘可掉頭使用，延長使用壽命。

2、板錘固定裝置采用獨特的鎖緊系統，使板錘可靠性更好，更換方便快捷。

3、軸承座采用整體式鑄鋼結構，增強了軸承座的徑向強度。

4、采用液壓調整裝置，可以迅速完成出料粒度調整，減少了停機和檢修的時間。

5、分工精細，定位準確，第三腔適合細碎，前兩腔適合粗碎及中碎。成品粒度成立方體，排料粒度大小可調，簡化破碎流程。



工作原理

       反擊式破碎機是一種利用沖擊能來破碎物料的破碎機械。工作時，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入一、二、三、反擊腔重復進行破碎，直到物料被破碎至所需粒度，由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。

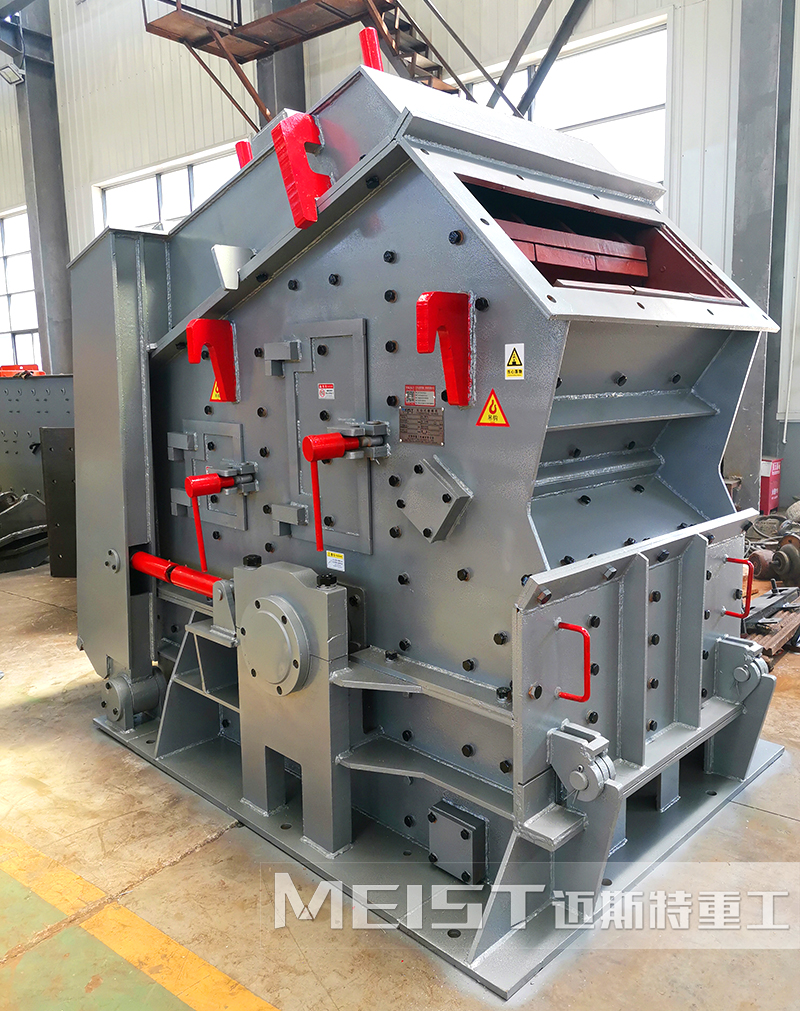

設備實拍

技術參數

型號	規格 （mm）	進料口尺寸 （mm）	最大進料粒度 （mm）	處理能力 （t/h）	功率 （kw）	外形尺寸 （長×寬×高） （mm）	總重量 （t）
PF-1007	Φ1000×700	400×730	300	24-45	4P   37-45	2330×1660×2300	9.5
PF-1010	Φ1000×1050	400×1080	350	50-80	4P   45-55	2370×1700×2390	12
PF-1210	Φ1250×1050	400×1080	350	80-130	6P   110	2680×2160×2800	14
PF-1214	Φ1250×1400	400×1430	350	80-150	6P   132	2650×2460×2800	18
PF-1315	Φ1320×1500	860×1520	500	150-220	6P   200	3180×2720×3120	19.5
PF-1320	Φ1300×2000	993×2000	500	200-250	6P   250	3220×3100×3120	26
PF-1515	Φ1500×1500	850*1530	500	220-280	6p  280	3553*2835*3277	28.8
PF-1520	Φ1500×2000	830×2040	700	300-550	4P   315-400	3959×3564×3330	42
PF-1820	Φ1800×2000	1260×2040	800	600-800	4P   630-710	4400×3866×4009	63
